ZUBEHÖR:
Ausführung |
Anwendung |

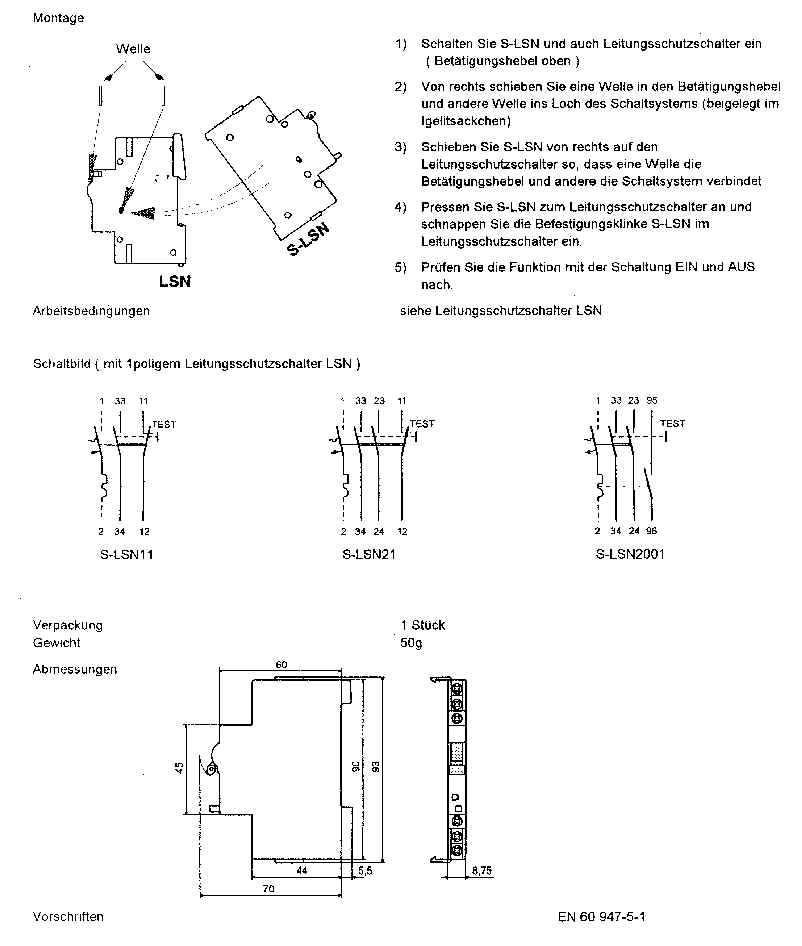

Hilfsschalterblöcke: S-LSN11 (1 Einschalthilfskontakt + 1 Auslösehilfskontakt) S-LSN21 (2 Einschaltshilfskontakte + 1 Auslösehilfskontakt) |
Zur Signalisation der Hauptkontaktstellung bei seinen Auslöserabschalten (mit Überlastung, Kurzschluß, Arbeitsstromauslöser, Unterspannungsauslöser), als auch bei der Ausschaltung des Schalters manuell mit dem Bestätigungshebel. Die Funktion kann mit dem Testhebel überprüft werden. |
Hilfsschalter- und Alarmschalterblock: S-LSN2001 (2 Einschaltskontakte + 1 Einschaltalarmkontakt) |
Hilfskontakte – siehe oben Alarmkontakt (Klemme 95 und 96 – siehe Schaltbild): Zur Signalisation der Auslöserausschaltung (mit Überlastung, kurzschluß, Arbeitsstromauslöser, Unterspannungsauslöser), aber nicht bei manueller Ausschaltung des Schalters mit dem Bestätigungshebel. Die Funktion kann mit dem Testhebel nicht überprüft werden. |
Bei der Verbindung des Schalters LSN mit S-LSN2001 signalisiert der Alarmkontakt die Ausschaltung auf folgende Weise: |
|
- wenn der Schalter mit den Auslösern ausgeschalten hat |
|
- wenn der Schalter manuell ausgeschalten wurde |
|
Unabhängig von der Stellung der Bestätigungshebel informieren die Standanzeiger über den LSN und Block S-LSN2001 über den Betriebsstand des Schalters. |
|
Nennspannung und Nennstrom
AC15 400V / 2A
DC13 220V / 1A
AC1 230V / 6A
DC1 220V / 1A
Nennimpulshaltespannung Uimp:
S-LSN11, S-LSN21: 4kV
S-LSN2001: 2,5kV
Test der Signalisationskreise durch Pressen der Prüftaste (an der Frontseite)
Anschluß – Anschlußklemme für alle Sorten von Kraftstoffleitern: 0,75-4mm2
Befestigung auf der rechten Seite bei allen Ausführungen LSN-DC, ASN
Schutzart IP20

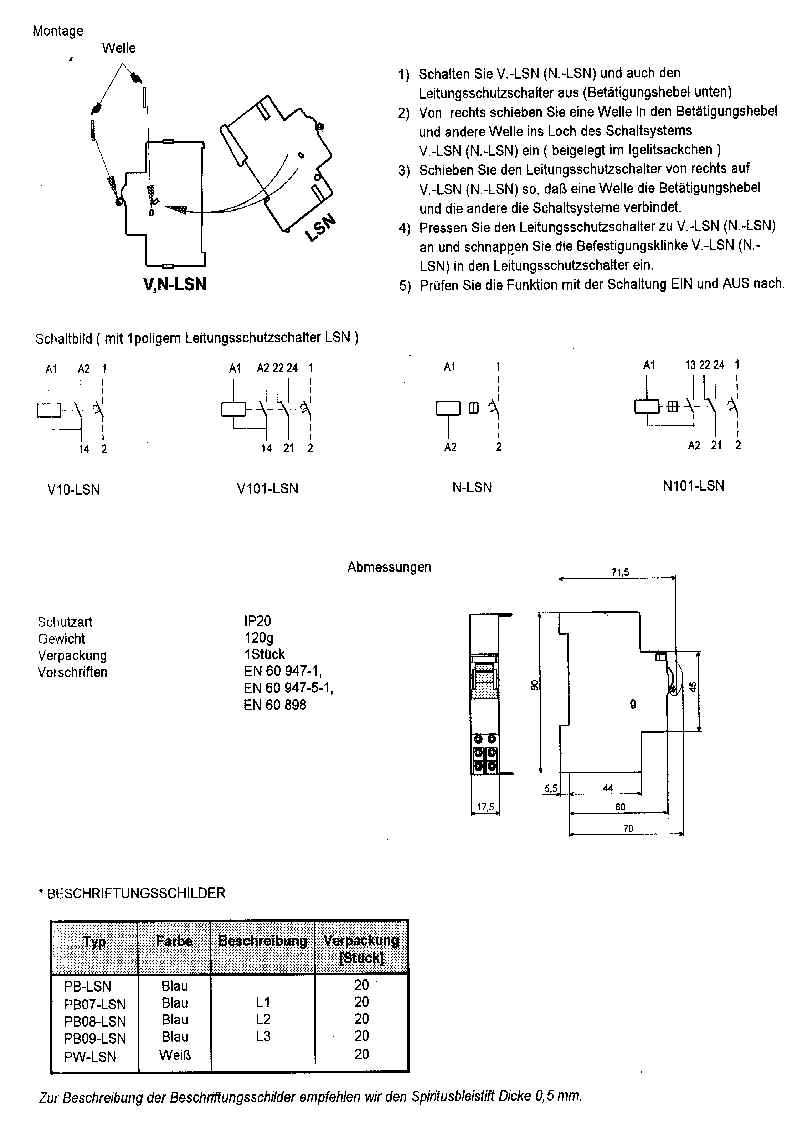

Arbeitsstromauslöserblöcke - Unterspannungsauslöserblöcke
Ausführung |
Verwendung |
Arbeitsstromauslöser: V10-LSN (enthält 1 Einschaltshilfskontakt) V101-LSN (enthält 1 Einschalftshilfskontakt und 1 Umschaltshilfskontakt) |
Zur Fernausschaltung des Leitungsschutzschalters (einschließlich der Stellungssignalisation der Hauptkontakte des Leitungsschutzschalters mit einem Einschalftshilfskontakt) Zur Fernausschaltung des Leitungsschutzschalters (einschließlich der Stellungssignalisation der Hauptkontakte des Leitungsschutzschalters mit einem Einschaltskontakt und Umschaltskontakt). |
Unterspannungsauslöser: N-LSN
N101-LSN (enthält 1 Einschalftshilfskontakt und 1 Unschaltshilfskontakt) |
Hinweis: Ohne Spannungsanschluß auf der Spule der Unterspannungsauslöser kann der Leitungsschutzschalter mit dem Unterspannungsauslöser nicht eingeschlatet werden. Anwendung: siehe N-LSN (einschließlich der Stellungssignalisation der Hauptkontakte des Leitungsschutzschalters mit einem Einschaltskontakt und einem einem Umschaltskontakt). |
Bemerkungen:
Der Einschaltskontakt kann nur für die Spannung, die mit der Spulenspannung des zugehörigen Auslösers übereinstimmt, angewendet werden. Die Umschaltskontakte (V101-LSN, N101-LSN) können für die verschiedene Spannung von der Spulenspannung des zugehörigen Auslösers angewendet werden.
Frontseitig über den Bestätigungshebel können die Beschriftungsfelder aufgesteckt werden.
AC 24, 48, 110, 230, 400 V
DC 24, 48, 110, 220, 440 V – nur für V...- LSN
40- 60 Hz
90 VA
2,5 W
Kontakte (Ein- und Umschalt-):
AC15 230V / 2A
AC1 400V / 2A
DC1 220V / 0,5A
10000 Schaltspiele
